एफएसई और जीआरई विरूपण साक्ष्य

सिस्टम: एमआर 0.35टी ओवेशन

अस्पताल: दक़िंग ऑयलफील्ड जनरल अस्पताल

समस्या/लक्षण

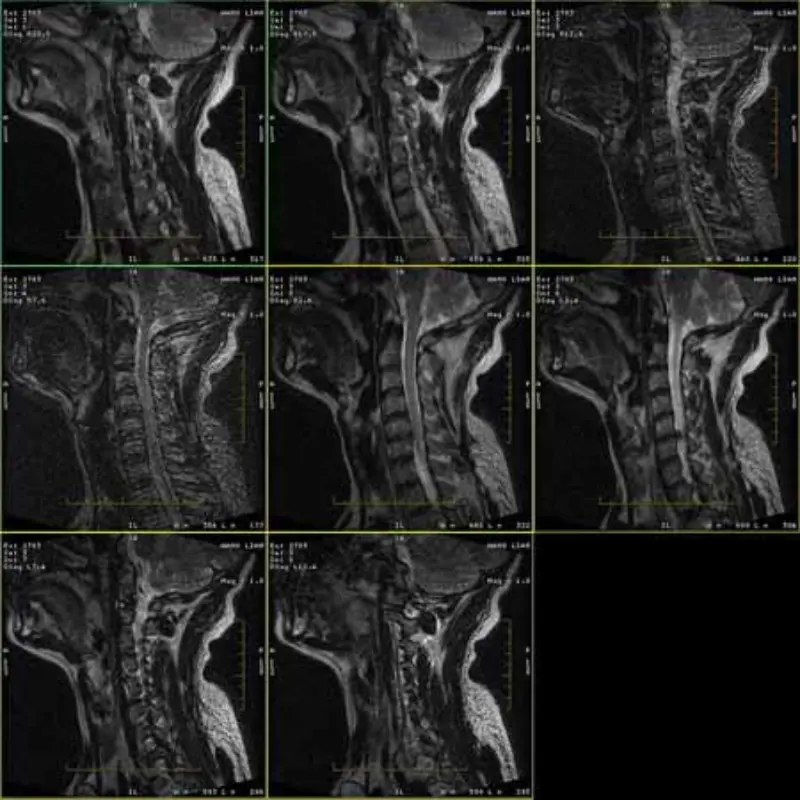

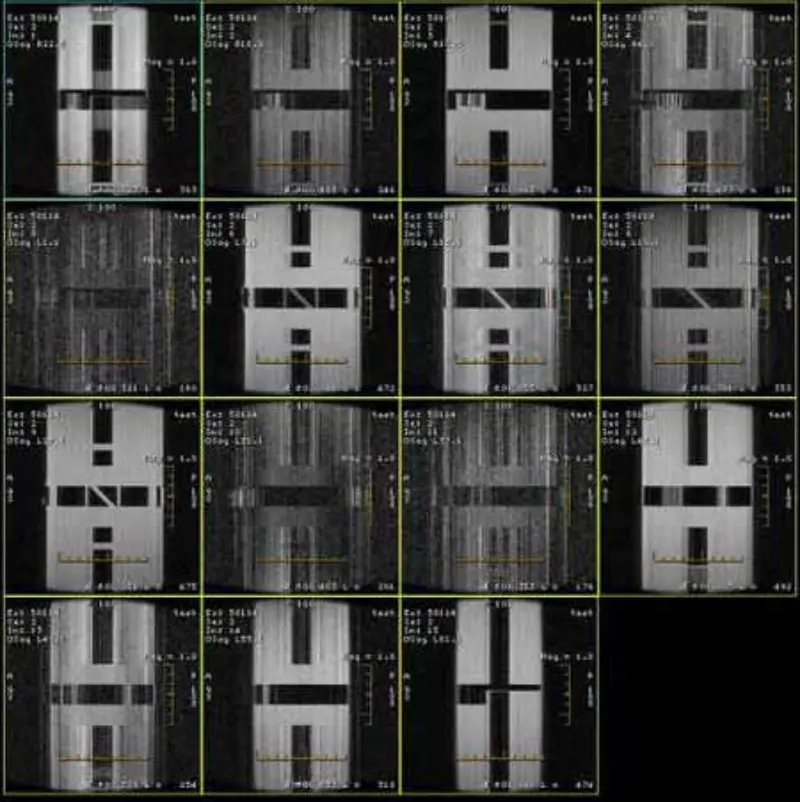

एफआरएफएसई और जीआरई प्रोटोकॉल की छवियों में भूत और कभी-कभी कम एसएनआर छवियां एक श्रृंखला में दिखाई देती हैं। लेकिन एसई प्रोटोकॉल छवियां सामान्य हैं।

कृपया संलग्न छवियाँ देखें।

समस्या निवारण इतिहास/संकेत

1. ये कलाकृतियाँ केवल FRFSE और GRE प्रोटोकॉल की छवि में होती हैं, लेकिन SE प्रोटोकॉल में

छवियाँ कभी प्रकट नहीं होतीं. हेड एसपीटी त्वरित जांच करें, हेड एसएनआर सीमांत (लगभग 8.2) है।

2. आरएफ दरवाजा, लाइटिंग पावर, टीसीयू पावर, पीएसी पावर सप्लाई और मैग्नेट डिस्प्ले की जांच की, सब ठीक है।

3. ग्रेडिएंट एम्पलीफायरों, एसआरयू और केबलों पर फिल्टर की अदला-बदली, आर्टिफैक्ट अभी भी समान प्रोटोकॉल में होता है।   पेज 3 का 3

4. किसी अन्य साइट पर नीचे के हिस्सों का परीक्षण करें, सब ठीक है। ग्रेडिएंट PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS और हेड कॉइल

5. डीडी डायोड प्रॉपर्टी, डीडी केबल और एचवी, सभी सामान्य की जांच करें।

6. यूसीईआरडी के आरएफ सिग्नल आउटपुट को अक्षम करें, आर्टिफैक्ट गायब हो गया।

7. रिसीवर को स्वैप करें और केबल प्राप्त करें और एमए को बायपास करें, समस्या अभी भी है।

8. बॉडी कॉइल को अलग करें, इसे चुंबक के बाहर रखें, सभी केबलों को कनेक्ट करें और फिर से स्कैन करें, कलाकृतियां अभी भी मौजूद हैं।

9. हम बिजली आपूर्ति और ग्राउंड की जांच करते हैं और पाते हैं कि पीपी (मैग्नेट रूम) पर ग्राउंड कनेक्टर बहुत ढीला है। हमने इसे कस लिया और फिर से स्कैन किया, हेड एसएनआर में सुधार हुआ

(हेड एसएनआर: 8.9)

मूल कारण/समाधान

अंत में हमने पाया कि कोई व्यक्ति एमआर उपकरण की शक्ति के 3 में से 1 जीवित तार को जोड़ता है

बिना अनुमति के एमआर विभाग के बाहर सप्लाई। तार हटाने और फिर से स्कैन करने के बाद, सिस्टम सामान्य हो जाता है और हेड एसएनआर 9.3 हो जाता है।

इसलिए बिजली आपूर्ति की गुणवत्ता छवि गुणवत्ता को प्रभावित करेगी।
