8ch कार्डिक कॉइल लो SNR के लिए समस्या निवारण

समस्या/लक्षण

जब 8-चैनल कार्डियक कॉइल स्कैनिंग का उपयोग किया जाता है, तो छवि एसएनआर अच्छी नहीं होती है। मैन्युअल स्कैनिंग का उपयोग करने पर सिग्नल बहुत कम मिलता है।

मूल कारण/समाधान

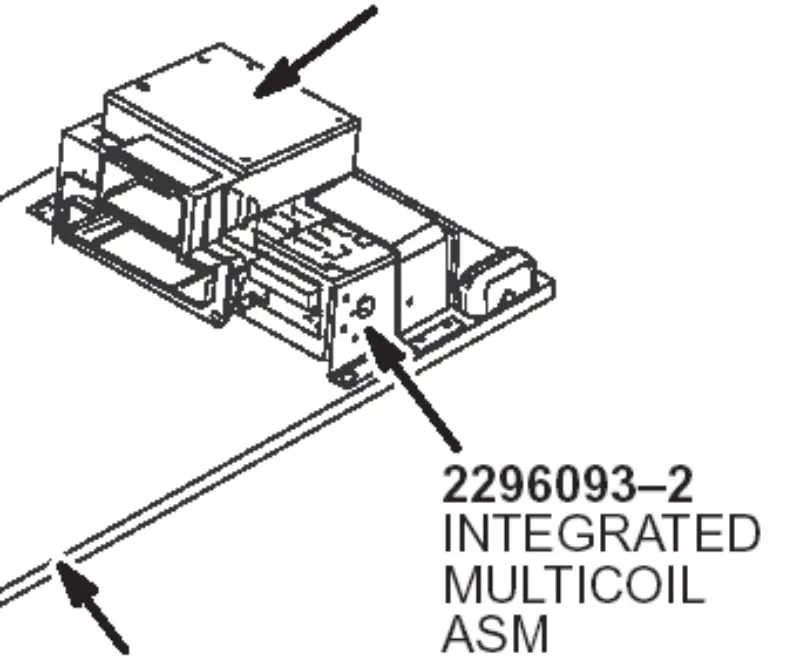

इंटीग्रेटेड मल्टीकॉइल एएसएम मदर बोर्ड खराब। (डायनाट्रॉन, आईसी: एचसी105)

समस्या निवारण इतिहास/संकेत

1. 8-चैनल कार्डियक कॉइल रन टेस्ट एसएनआर का उपयोग करें, सभी चैनल विफल हो गए।

2. एमसीआरटी टूल का उपयोग करें, 8-चैनल एसएनआर की जांच करें, सभी चैनल पास। तो अवश्य ही कॉइल में समस्या होगी।

3. नई कॉइल ऑर्डर करें, लेकिन समस्या वही है। छवि का एसएनआर भी कम है।

4. मॉड्यूल ड्राइव पावर और एसटीआईएफ और आईआरएफ आई/ओ बोर्ड के सभी चैनल की जांच करें।

8 चैनल ठीक हैं.

5. इंटीग्रेटेड मल्टीकॉइल एएसएम को 8-चैनल कार्डियक सामान्य की छवि से बदलें।

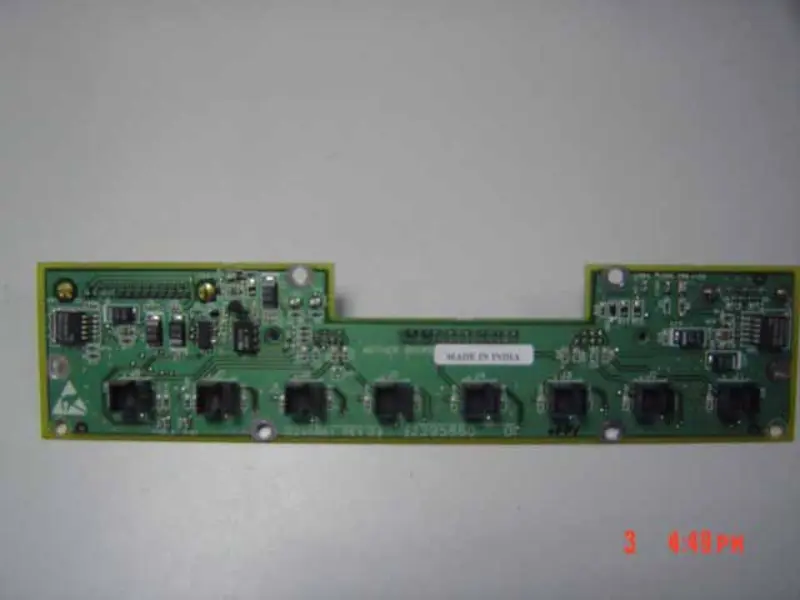

6. मदर बोर्ड की जांच करें, HCT04(6反向器) और एक डायनाट्रॉन खराब पाया गया।

सीखना:

जब हम परिभाषित करते हैं कि एमसीआरटी उपकरण का उपयोग करते समय 8-चैनल विफल स्थान कॉइल साइड है, तो बेहतर होगा कि हम अन्य साइट पर 8-चैनल की जांच करें।
