आर्टिफ़ैक्ट WI/फ़िएस्टा छवि सफ़ेद पिक्सेल

सिस्टम: 1.5T सिग्ना ट्विन एक्साइट II (सॉफ्टवेयर संस्करण 11.0M4)

समस्या/लक्षण

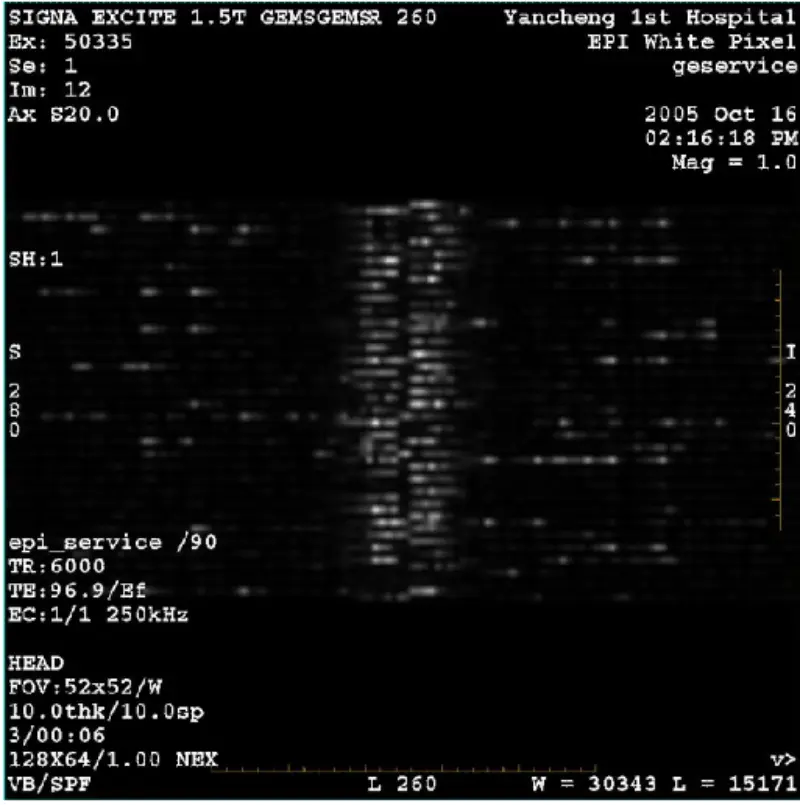

डीडब्ल्यूआई (ज़ूम मोड और संपूर्ण मोड) और फिएस्टा (ज़ूम मोड और संपूर्ण मोड) छवि में दृश्यमान रेटिकुलेट या कॉरडरॉय आर्टिफैक्ट है, इससे कोई फर्क नहीं पड़ता कि बॉडी कॉइल या हेड कॉइल का उपयोग करते समय, अन्य नियमित छवि सामान्य लगती है

समस्या निवारण इतिहास/संकेत

1. सुपर कंडक्ट शिम चेक, रिजल्ट सब पास.

2. रोगी पुल को हटा दें, कोई सिक्का या अन्य धातु नहीं मिला।

3. ग्राफिडी अंशांकन सभी शर्तों को हरे रंग में करें।

4. ज़ूम और संपूर्ण BACC चलाएँ।

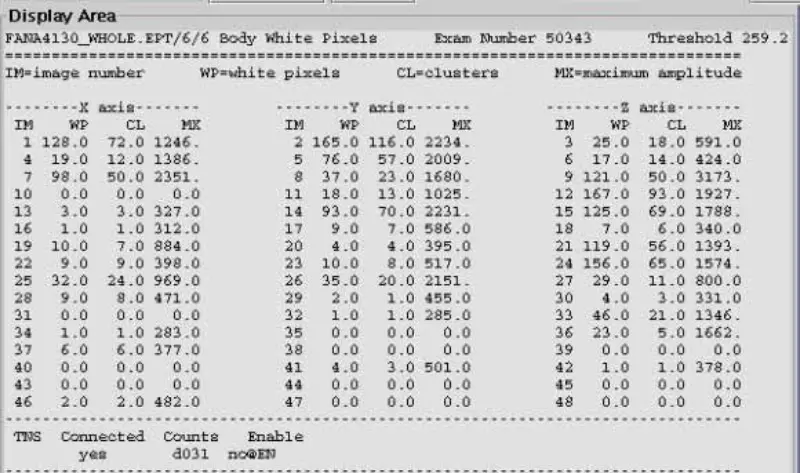

5. ज़ूम और संपूर्ण ईपीटी चलाएँ। परिणाम यह होता है कि सफेद पिक्सेल गंभीर हो जाता है और अन्य वस्तुएँ पास हो जाती हैं

सिर और शरीर सहित. चरण दिथर B0 मान कल्पना में है।

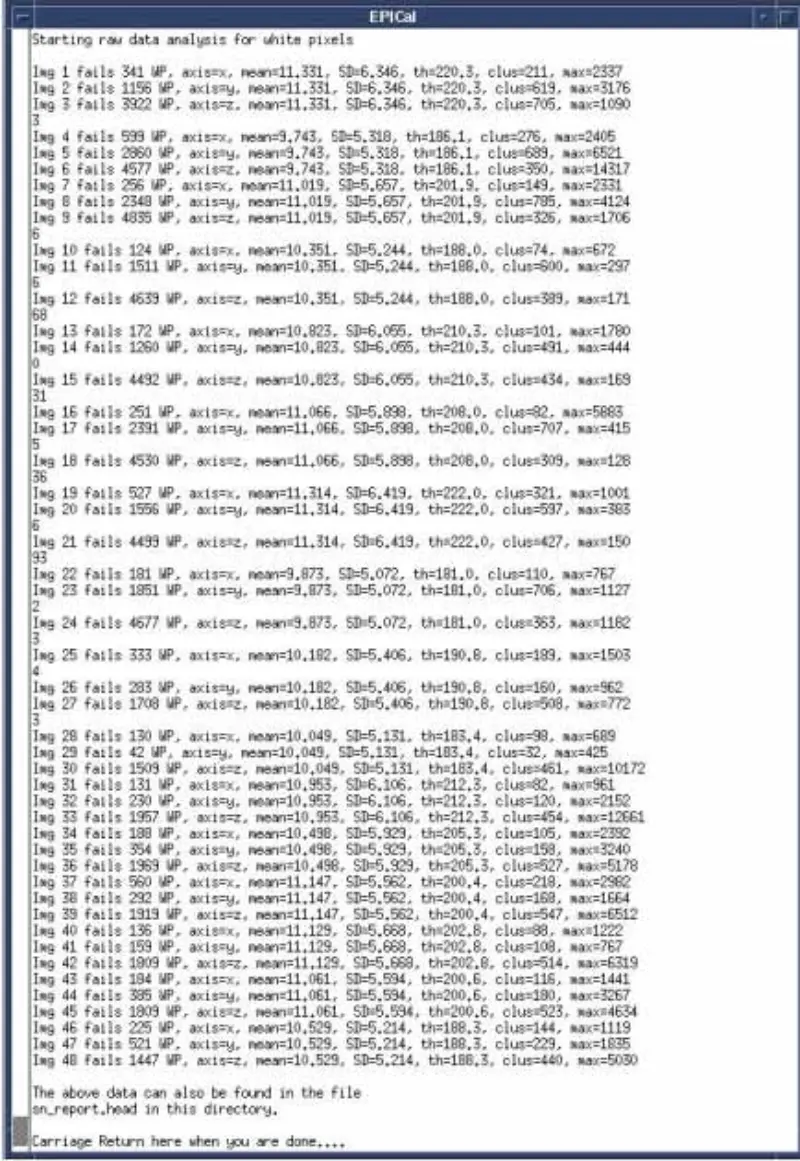

6. सफ़ेद पिक्सेल परीक्षण चलाएँ, सभी विफल।

7. एसपीटी को सभी पास चलाएँ। विशेष रूप से सभी ग्रेडिएंट स्थिरता परीक्षण पास हो जाते हैं।

8. पंखे, स्पीकर, इंजेक्टर, कोल्ड हेड आदि सहित चुंबक के आसपास पर्यावरण की वस्तुओं का अनुकरण और निरीक्षण करें।

9. टेम्प सेंसर, एसआरआई, पीएसी और टेबल को अक्षम करें, समस्या अभी भी है।

10. सिस्टम कैबिनेट I/F (बॉडी J2 और हेड J5) पर रिसीव केबल को डिस्कनेक्ट करें, सिस्टम कैबिनेट कनेक्टर में 50 ओम टर्मिनेटर और DC ब्लॉक जोड़ें। ईपीटी सफेद पिक्सेल हेड और बॉडी स्कैन। नतीजा पास है. उस समस्या की पुष्टि सिस्टम कैबिनेट में न करें। पुनः कनेक्ट करें. सिस्टम कैबिनेट I/F पर केबल प्राप्त करें

11. जीपी बोर्ड, ईपीटी व्हाइट पिक्सेल हेड और बॉडी स्कैन पर एक्स, वाई और जेड ग्रेडिएंट ड्राइव फाइबर ऑप्टिक्स को डिस्कनेक्ट करें। नतीजा पास है. यह इंगित करता है कि सफेद पिक्सेल ग्रेडिएंट से प्रेरित है। देखा कि सफ़ेद पिक्सेल न केवल एक अक्ष पर मौजूद है। फिर एसजीए पीएस, जीपी बोर्ड बदलें, लेकिन समस्या अभी भी है। X,Y,Z ग्रेडिएंट ड्राइव फाइबर ऑप्टिक्स को दोबारा कनेक्ट करें।

12. एसएसएम पर डीडी/टीआर अक्षम करें। डीडी केबल को पेन वॉल (J72, J73, J74, J75, J75), EPT व्हाइट पिक्सेल हेड और बॉडी स्कैन पर डिस्कनेक्ट करें। परिणाम यह हुआ कि सिर पास हो गया और शरीर विफल हो गया। बॉडी कॉइल अनियंत्रित है, इसलिए बॉडी कॉइल सिग्नल को अवशोषित कर लेती है। इसलिए हेड पास और बॉडी विफल हो जाती है। हमारी कटौती की जांच करने के लिए, एक्सटेंशन केबल को हेड कॉइल से कनेक्ट करें और हेड कॉइल को चुंबक बोर के बाहर रखें, हेड व्हाइट पिक्सेल को स्कैन करें। सच तो यह है कि परिणाम हेड फेल है। पेन वॉल, ईपीटी व्हाइट पिक्सेल हेड और बॉडी स्कैन में से केवल एक डीडी केबल को दोबारा कनेक्ट करें। परिणाम यह हुआ कि सब असफल हो गये। पुष्टि करें कि डीडी बोर्ड और स्प्लिटर बोर्ड इसका कारण नहीं है।

13. पेन वॉल पर डीडी केबल को दोबारा कनेक्ट करें। SSM.EPT सफेद पिक्सेल हेड और बॉडी स्कैन पर बॉडी और हेड टी/आर बायस बीएनसी केबल को डिस्कनेक्ट करें। परिणाम यह हुआ कि सब असफल हो गये। बॉडी और हेड बायस केबल को हटाकर पुनः कनेक्ट करें। SRFDII.EPT सफेद पिक्सेल स्कैन पर हेड और बॉडी आउटपुट केबल को डिस्कनेक्ट करें। परिणाम यह हुआ कि सब असफल हो गये। पुष्टि की गई कि समस्या SRFDII AMP और SSM में नहीं है।

14. हाइब्रिड पर I और Q केबल को डिस्कनेक्ट करें। हेड ईपीटी सफेद पिक्सेल स्कैन चलाएँ। परिणाम विफल रहा. संदिग्ध हाइब्रिड. हाइब्रिड बदलें. लेकिन समस्या अभी भी है.

15. चुम्बक का सामने का आवरण हटा दें। आरएफ शील्ड ग्राउंड केबल और टेम्प सेंसर केबल का निरीक्षण करें। केबल ठीक है.

16. टीआरएम से बॉडी आरएफ कॉइल निकालें। हेड ईपीटी सफ़ेद पिक्सेल स्कैन चलाएँ, परिणाम विफल रहा।

17. टीआरएम से आरएफ शील्ड हटाएं। आरएफ शील्ड आउट के साथ ईपीटी सफेद पिक्सेल स्कैन चलाएं। परिणाम विफल रहा. आरएफ शील्ड बदलें और ईपीटी सफेद पिक्सेल स्कैन चलाएं। समस्या अभी भी.

मूल कारण/समाधान

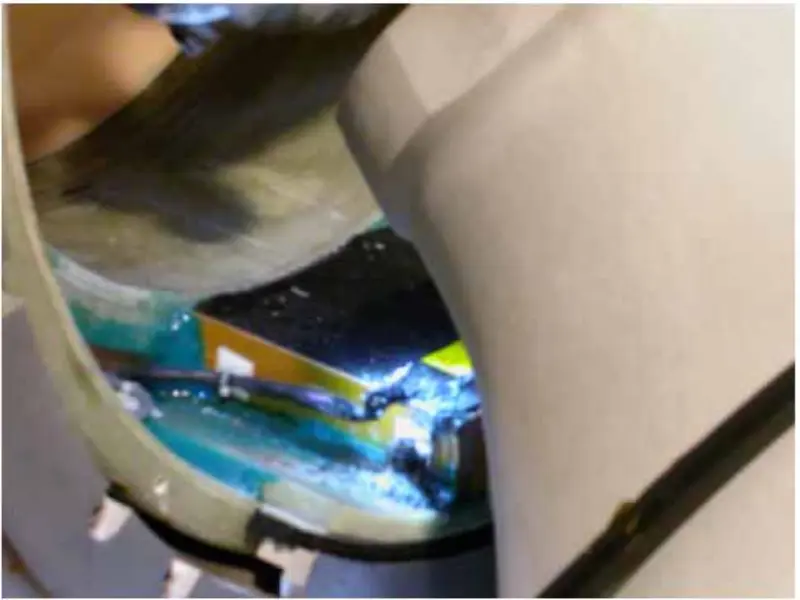

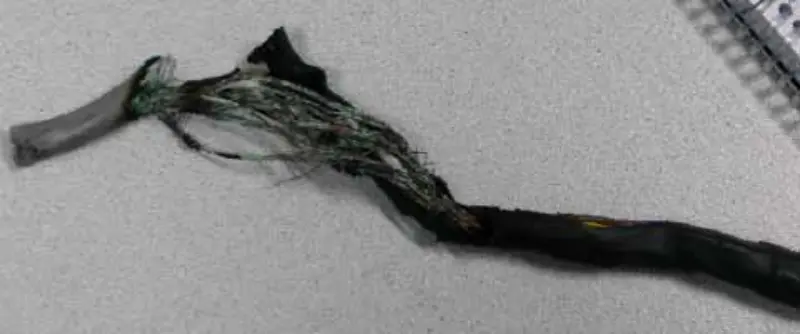

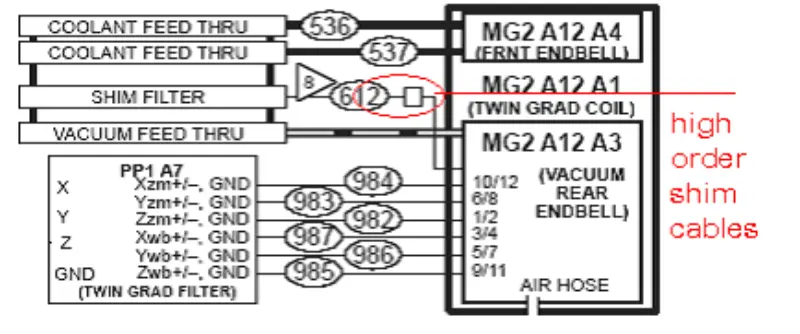

उपरोक्त कार्रवाई और विश्लेषण से, हम यह निष्कर्ष निकालते हैं कि समस्या ग्रेडिएंट कॉइल के कारण होनी चाहिए। इसलिए हम चुंबक के आगे और पीछे के कवर को हटाते हैं, ग्रेडिएंट कॉइल से संबंधित बोल्ट की जांच करते हैं और उन्हें कसते हैं। चुंबक के पिछले कवर को हटाने के बाद, हम पाते हैं कि उच्च क्रम की शिम केबल जलकर काली हो गई है।

चूँकि इस साइट पर कोई उच्च ऑर्डर शिम विकल्प नहीं है, इसलिए हमने उच्च ऑर्डर शिम केबल काट दिया। हम केबलों को अलग-अलग छीलते हैं और प्रत्येक केबल को इंसुलेटेड चिपकने वाली टेप का उपयोग करके बांधते हैं। सब कुछ पुनर्स्थापित करें, ईपीटी सफ़ेद पिक्सेल स्कैन चलाएँ। सभी पास। इस स्थानीय मरम्मत के बाद, सिस्टम ठीक है। DWI और फ़िएस्टा छवि पर पहले की तरह कोई सफ़ेद पिक्सेल नहीं है।

फैक्ट्री में हाई ऑर्डर केबल क्षतिग्रस्त होनी चाहिए। क्षतिग्रस्त केबल आपस में जुड़ गईं और कई छोटे-छोटे वृत्त बन गए। जब DWI स्कैन चलाया गया, तो सर्कल ने किसी भी अन्य स्कैन की तुलना में बहुत अधिक गर्मी उत्पन्न की। इसलिए केबल दिन-ब-दिन जलती रहती हैं और डीडब्ल्यूआई स्कैन को प्रभावित करती हैं। सच तो यह है कि जैसे-जैसे दिन बीतता है, प्रभाव और अधिक गंभीर होता जाता है।
